RS232 illesztő kábel
Mikrokontrollerek számára

Módosítva: 2007.09.14.

Mikrokontrolleres alkalmazások (pl. Akku Manager) költség hatékony illesztése RS232 adatvonalakhoz (pl. PC Com port). Az alkalmazásból csak a kontroller megfelelő lábait (RX és TX), valamint a tápfeszültség (Vcc és GND) vonalait kell egy tüskesorra kivezetni. Erre a tüskesorra csatlakozik rá az SMD szerelt szintillesztő áramkörrel szerelt adatkábel, ami a TTL szinteket +-15V-os, szabványos RS232-es szintekre emeli. Az áramkör közvetlenül a tüskesorról van megtáplálva és az illesztést a lehető legközelebb, a kontrollernél végzi el, ezért a továbbításra már a jóval nagyobb zavarvédettségű, RS232-es jelszintek történnek. Így jóval nagyobb adatátviteli sebességet és mobilitást lehet elérni!


Illesztő áramkör és alkalmazása.

Előnye a megoldásnak, hogy a szintillesztő áramkör az adatkábellel van egyesítve és nem az alkalmazással, így az áramkör nem foglal helyet az alkalmazáson és egy illesztőt több alkalmazással is lehet használni (egységes csatlakozás kialakítása esetén). Ideális olyan mikrokontrolleres áramkörök esetén, amelyek Online kapcsolatot elsősorban Setup és Teszt (monitor) üzemmódban igényelnek.
Az illesztő kontroller felöli oldala 5 pontú tüskesor hüvely, 1-es lába fehér ponttal jelölt. A kábel hossza 1.5m és a másik (PC) felöli végén SubD9-es csatlakozó található (alaplapi, sorosporti csatlakozóhoz illeszkedik).

Lábszám: Funkció
1 +5V
2 GND
3 RX
4 GND
5 TX

A tüskesor lábkiosztása

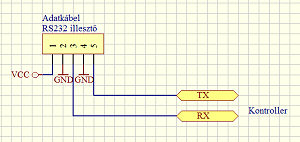

Az alkalmazás oldali tüskesor bekötése.


SMD felületű illesztő belülről

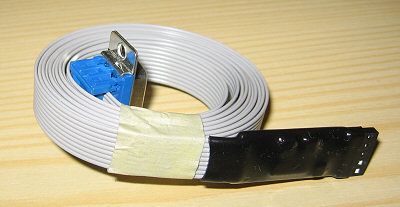

RS232-TTL adatillesztő kábel

Műszaki adatok:

Adatátvitel: max. 120 kbit/sec
Jelszintek: TTL-RS232C
Energia ellátás: alkalmazás felöl, +5V @ 8mA
Vezeték hossz: 1.5m
Csatlakozó (TTL): 5 pontú tüskesor hüvely
Csatlakozó (RS232C): SubD9



Az adatkábel gyártása megszüntetve!
